OTDR测试光纤详细说明

　　OTDR测试光纤：

　　光时域反射仪是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。它根据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。

　　欧孚光缆厂家的光纤都是通过严格多次测试的，以下是OTDR常见测试曲线

　　1 正常曲线

　　一般为正常曲线图，A为盲区，B为测试末端反射峰。测试曲线为倾斜的，随着距离的增长，总损耗会越来越大。用总损耗(dB)除以总距离(Km) 就是该段纤芯的平均损耗(dB/Km)。

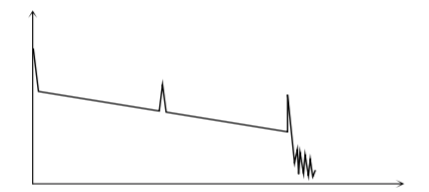

　　2 光纤存在跳接点

　　中间多了一个反射峰，因为很有可能中间是 一个跳接点。当然也会有例外的情况，总之，出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。

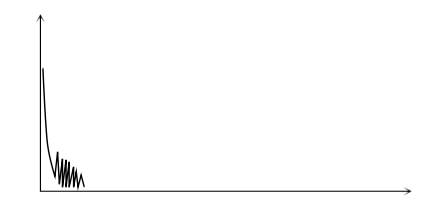

　　3 异常情况

　　出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较近，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况，一要检查尾纤连接情况，二就是把OTDR的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断：1）尾纤有问题，2）OTDR上的识配器问题,，3）断点十分近，OTDR 不足以测试出距离来。如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。

　　4 非反射事件

　　这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素。曲线中的这个台阶是比较大的一 个损耗点，也可以称为事件点，曲线在该点向下掉，称为非反射事件，如果曲线在该点向上翘的话，那就是反射事件了，这时该点的损耗点就成了负值，但并不是说他的损耗小了，这是一种伪增益现象，造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。

　　5 光纤存在断点

　　这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，如果知道纤芯原来的距离，在没有到达纤芯原来的距离，曲线就掉下去 了，这说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折。

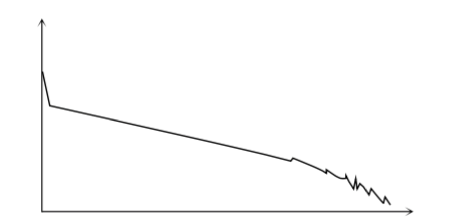

　　6 测试距离过长

　　这种情况是出现在测试长距离的纤芯时，OTDR不能打到距离所产生的情况，或者是距离、脉冲设置过小所产生的情况。如果出现这种情况，OTDR的距离、脉冲又比较小的话，就要把距离、脉冲调大，以达到全段测试的目的，稍微加长测试时间也是一种办法。
